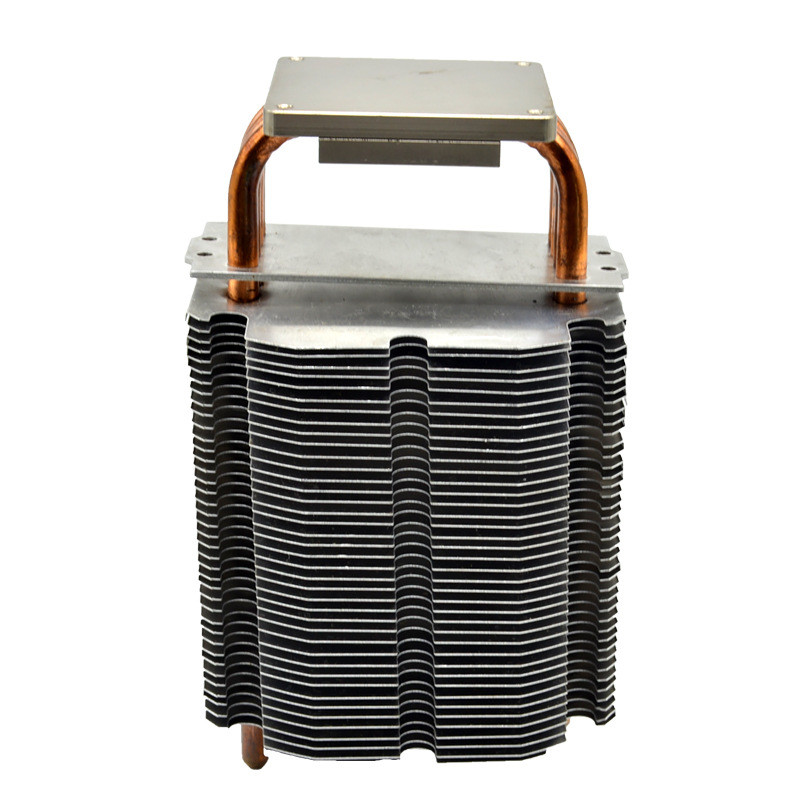

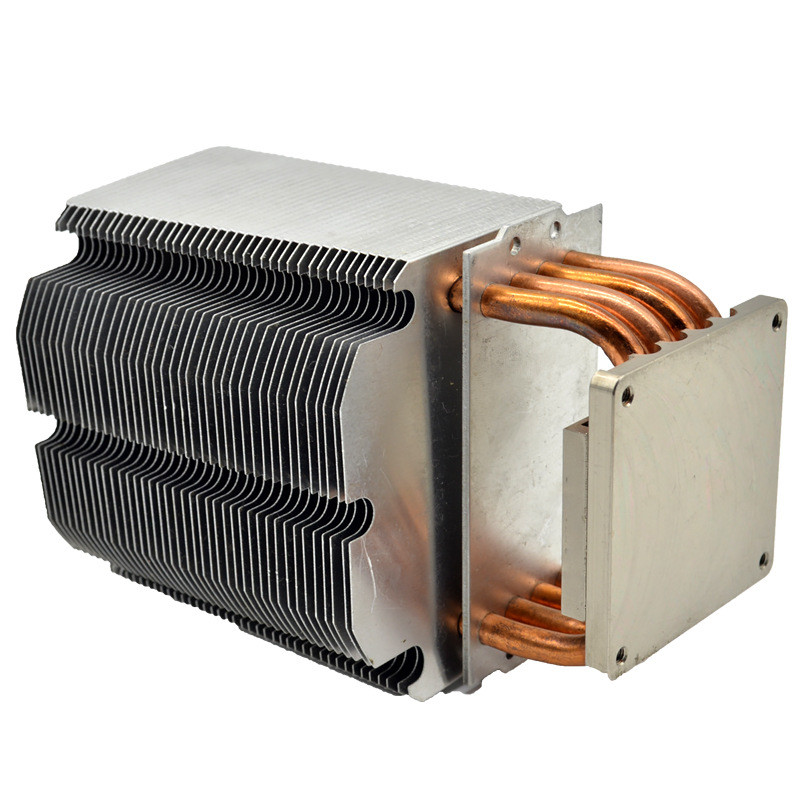

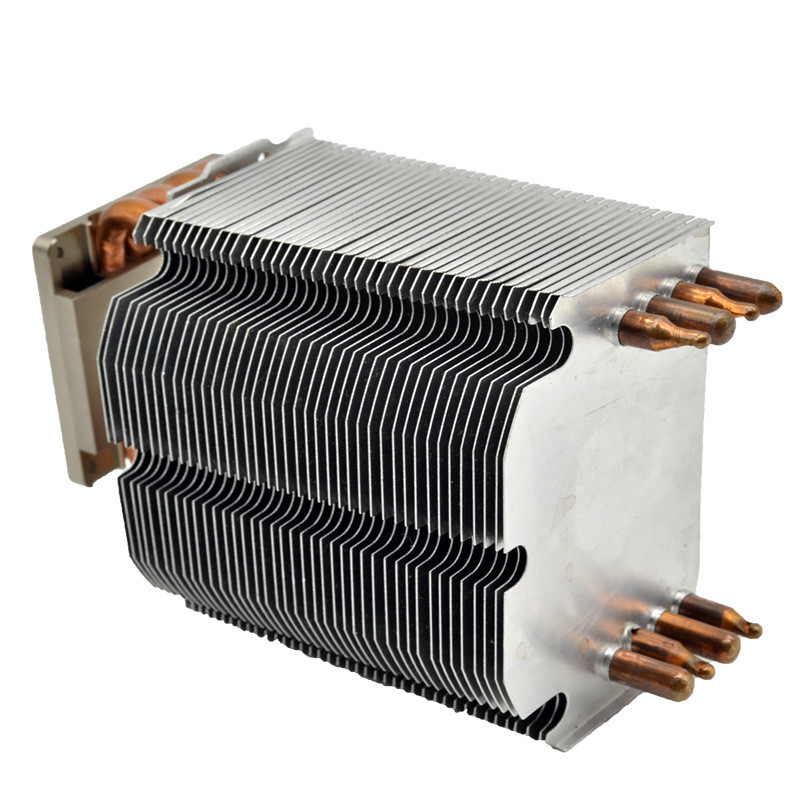

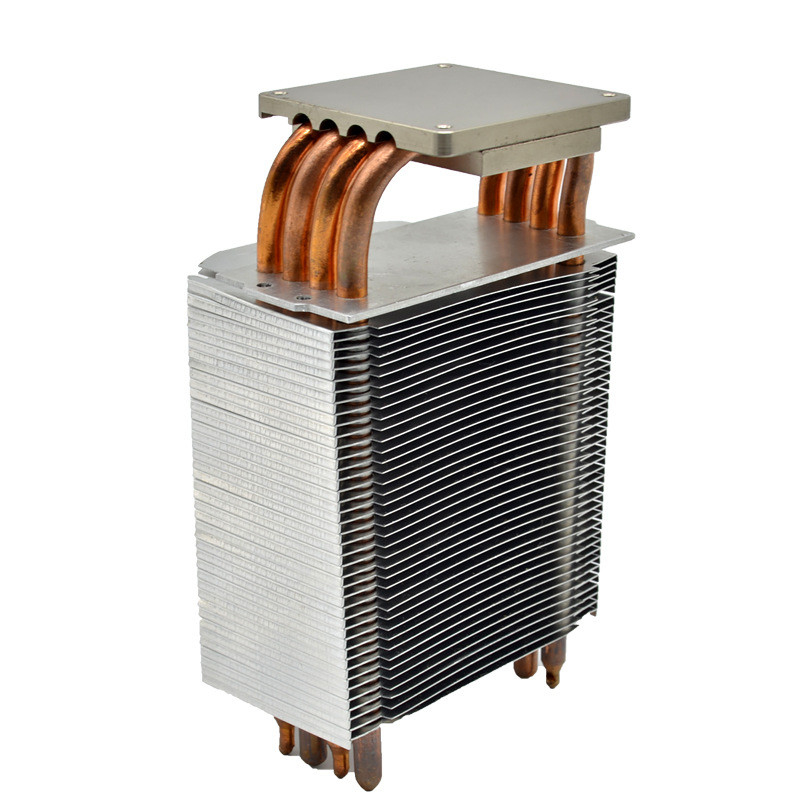

Алюминиевый нижний Heatsink с никелем Heatpipe практически покрывая

Алюминиевые ПК коробочного щитка 4 нагревают трубы нагревают радиатор трубы с покрывать никель

Быстрая деталь

Описание

Радиатор трубы жары новый продукт произведенный путем использование технологии трубы жары для того чтобы сделать значительные улучшения к много старых радиаторам или продуктам и систем теплообмена. 2 типа радиаторов трубы жары: естественные охлаждать и принудительное воздушное охлаждение. Термальное сопротивление с воздушным охлаждением радиатора трубы жары можно сделать более небольшой, и оно часто использовано в высокомощных электропитаниях.

Примечание

Радиатор трубы жары составлен загерметизированной трубки, жидкостного фитиля и канала пара. Фитиль окружает стену трубки загерметизированной трубки и погружен в насыщенной жидкости которая может улетучиться. Эта жидкость может быть дистиллированной водой или амиаком, метанолом или ацетоном. Радиатор трубы жары заполненный с амиаком, метанолом, ацетоном и другими жидкостями все еще имеет хорошую емкость тепловыделения на низких температурах.

Когда радиатор трубы жары бежит, свой раздел испарения поглощает жару произведенную тепловым источником (полупроводниковыми устройствами силы, etc.), так как жидкость в фитиле закипит в пар. Пар с движениями жары от раздела испарения радиатора трубы жары к своей секции радиатора. Когда пар возвращает жару к секции радиатора, пар конденсирует в жидкость. Сконденсированная жидкость возвращает в раздел испарения через капиллярное действие фитиля на стене трубки, и повторяет вышеупомянутый процесс циркуляции непрерывно для того чтобы рассеивать жару.

Радиатор трубы жары прибор радиатора высокой эффективности с уникальными характеристиками тепловыделения. То есть, он имеет высокую термальную проводимость, и распределение по температурам вдоль осевого направления между разделом испарения и секцией радиатора равномерно и существенно равно.
Термальное сопротивление теплоотвода определено термальной проводимостью материала и полезной площадью в томе. Когда том твердого алюминиевого или медного радиатора достигнет ³ 0.006m, увеличение своих тома и области значительно не уменьшит термальное сопротивление. Для дискретных полупроводниковых устройств которые рассеивают жара на обеих сторонах, термальное сопротивление с воздушным охлаждением все-меди или теплоотвод все-алюминия может только достигнуть 0.04°C/W. Радиатор трубы жары может достигнуть 0.01℃/W. Под условием естественного конвективного охлаждения, представление радиатора трубы жары может быть улучшено к больше чем 10 времен чем это из физического радиатора.

Радиатор трубы жары имеет следующие преимущества:

• Термальная скорость ответа быстра, и своя способность возвратить жару больше чем 1000 раз большой чем эта из медных труб одинакового размера и веса;
• Небольшой размер и легковес;
• Высокая эффективность тепловыделения, которая может упростить дизайн тепловыделения радиотехнической аппаратуры, как изменяя воздушное охлаждение к само-охлаждать;
• Никакое внешнее электропитание необходимо, и никакое особенное обслуживание необходимо во время работы;
• Оно имеет хорошие изотермические свойства. После теплового баланса, температурный градиент между разделом испарения и секцией радиатора довольно небольшой, который могут составляют около сосчитанный как 0;
• Деятельность безопасна и надежна, и не загрязняет окружающую среду.

Мы можем предложить обслуживание радиатора трубы жары, небольшой qty приемлемы.

Служба технической поддержки

Мы можем предложить дизайн и обслуживание симуляции. Например, случай нашего немецкого клиента.

Согласно результатам симуляции, сымитированный обломок в согласии с требованиями к температуры specficied клиентом.
